Правила РС и РКО: практическое применение
ИБП навигации: сигнал на мостике
При подборе бесперебойного питания навигационного поста обычно сравнивают нагрузку и продолжительность работы. Но проекту нужен ещё один ответ: как в месте управления судном узнают, что оборудование перешло на ИБП. Небольшая лампа внутри закрытого шкафа не описывает сигнализацию для этого рабочего места.
Реальный навигационный потребитель — судовая АИС NSR NSI-1000 из каталога нашей группы. Изготовитель описывает её как АИС класса А с транспондером и отдельным MKD. Это пример оборудования, состав которого следует раскрыть при обсуждении питания; NSI-1000 не является моделью ИБП и не подтверждает пригодность произвольного внешнего источника.
Что в п. 2.2.3 является рекомендацией
Пункт 2.2.3 части V РС сначала отсылает к части XI Правил классификации и постройки морских судов по условиям аварийного питания навигационного оборудования. Затем рекомендует предусматривать ИБП, обеспечивающий работу оборудования и сохранность навигационной информации при предусмотренных отказах, а также на время перехода между основным и аварийным источниками.
Следовательно, этот пункт не следует пересказывать как одинаковую обязательную комплектацию любым ИБП для всех судов. Он также не задаёт универсальную ёмкость батареи или готовую схему электроснабжения. Для выбранного проектом решения состав, режимы и требования рассматривают вместе с документами судна.
Область части V — самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование; дополнительные указания администрации флага учитывают по п. 1.1.3. Применимость других частей и численные требования к конкретной установке не выводятся из названия ИБП в каталоге.
Где должны видеть и слышать переход

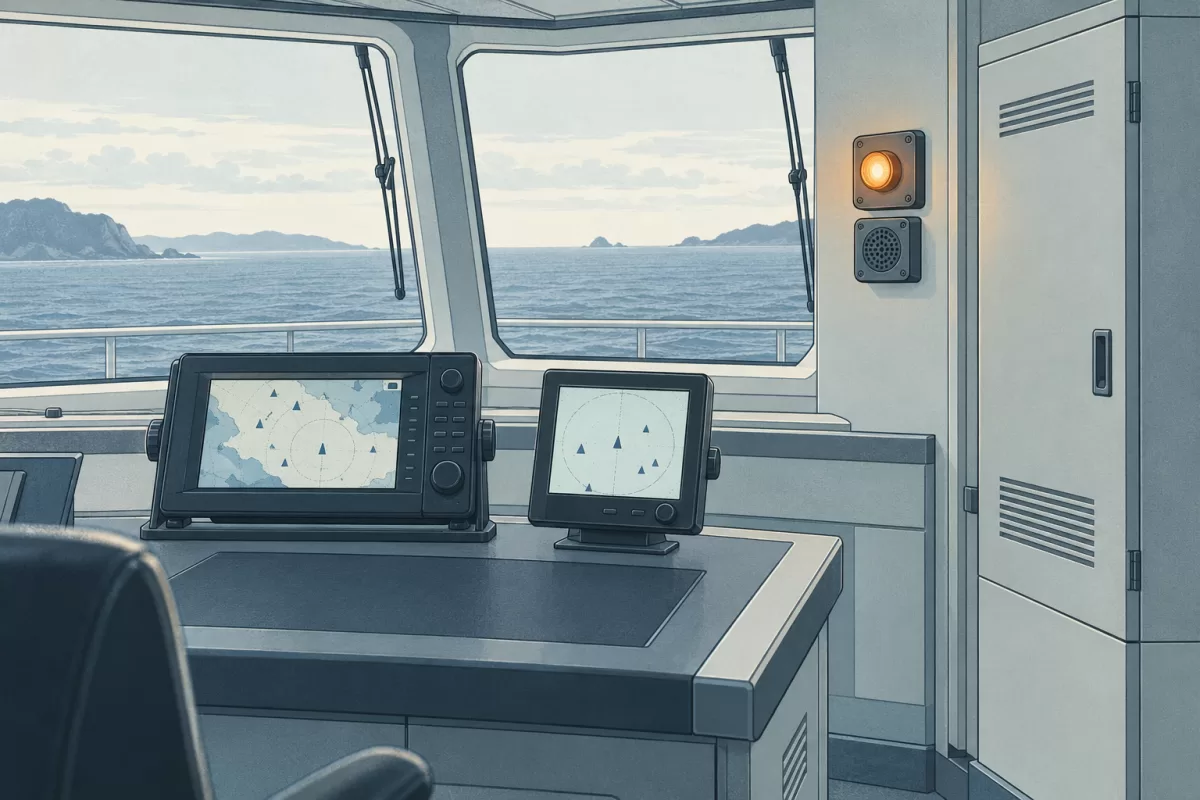

В том же п. 2.2.3 при таком решении предусмотрены световая и звуковая сигнализации о переходе на питание от ИБП в месте, откуда обычно управляют судном. Поэтому в исходных данных следует назвать этот пост и существующий способ оповещения. Запись «у ИБП есть индикация» слишком общая: она не определяет место восприятия и то, о каком состоянии подаётся сигнал.
До предложения выясните, сохраняется ли действующая панель сигнализации, какие её функции предусмотрены проектом и кто отвечает за согласование связи с источником. Наличие у какого-либо блока сухого контакта само по себе не подтверждает завершённую функцию оповещения на мостике. Исполнение и параметры соединения устанавливают по документации оборудования и проекту.
Квитировать звук и отключить сигнализацию — разные действия
Правила называют эту сигнализацию неотключаемой и предусматривают её автоматический возврат в исходное состояние после восстановления питания от судовой сети. Одновременно должна быть возможность вручную квитировать звуковую сигнализацию.
Поэтому в задании нельзя объединять всё в одну функцию «отключить тревогу». Нужно раздельно описать световой сигнал, звуковой сигнал, его квитирование и автоматический возврат. Конкретные органы управления и логику подтверждают по предлагаемой версии оборудования. Статья не содержит инструкций по изменению защит или подавлению существующих оповещений.
Для NSI-1000 указать обе части поста
В актуальной брошюре NSR комплект разделён на транспондер NSI-1000 и MKD NSI-1000D. Если АИС входит в обсуждаемую нагрузку ИБП, укажите обе части и используемую конфигурацию, а не только название одного прибора. Если данные выводятся ещё на сохраняемый пост, его роль также нужно раскрыть в исходных сведениях.
Это не означает, что к новому источнику следует автоматически подключить всё оборудование мостика. В предложении должен быть согласованный перечень потребителей и понятная граница работ. Возможность обмена АИС с BAM, указанная изготовителем, не является доказательством, что через неё уже реализована нужная сигнализация именно перехода питания на ИБП.
Что получить вместе с предложением
Передайте перечень сохраняемого навигационного оборудования, сведения об источниках питания, план поста управления и описание существующей сигнализации. Запросите состав решения с назначением каждого блока, проектные сведения по оповещению, документацию конкретных исполнений и согласованный порядок проверки функций.
Проверяемый результат включает не только работающий дисплей при предусмотренном переходе питания. На согласованном посту должны корректно восприниматься предусмотренные световой и звуковой сигналы, выполняться квитирование звука и установленный возврат после восстановления судовой сети. Испытания проводятся ответственными исполнителями по документации установки.
При запросе NSI-1000 или обновления питания назовите, что именно сохраняется и какая функция оповещения требуется. Это поможет отделить поставку АИС от проекта ИБП и сигнализации. Наличие, состав, документы и совместимость подтверждаются предложением; универсальная офисная модель источника здесь не предлагается как судовое решение.
